玻璃平面度測量?jī)x

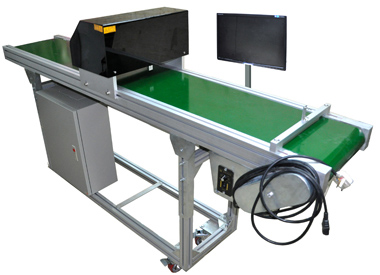

玻璃平面度及翹曲在線測量?jī)x玻璃平面度|平坦度|翹曲度|厚度在線測量?jī)x，是七海測量專為批量生產的玻璃面板，平板類產品的檢測研制開發，集合了機械，光學，激光鐳射等各種技術于一身
玻璃平面度及翹曲在線測量?jī)x玻璃平面度|平坦度|翹曲度|厚度在線測量?jī)x，是七海測量專為批量生產的玻璃面板，平板類產品的檢測研制開發，集合了機械，光學，激光鐳射等各種技術于一身。使用傳送帶輸送檢測玻璃，根據預先設定的一系列工作邏輯，5組激光測頭會實時讀取數據，數據會被自動記錄，軟件將數據進行分析從而得到結果。
其數據結果包括：玻璃厚度、平面度、平坦度、翹曲度、厚度的全部相關數據。
同時軟件還增加了對產品上翹、下凹的分析功能，儀器還可以搭配PLC來實現自動化生產,每小時可檢測1200件產品，是為高效的快速在線測量方案。
技術參數：
|
型號
|
玻璃厚度及翹曲在線測量?jī)xFL-5000
|
|
測量范圍
|
根據物件尺寸定制
|
|
外形尺寸
|
根據物件尺寸定制
|
|
激光重現性
|
≤ 0.5 µm
|
|
工作臺承重
|
2.5kg
|
|
機臺重量
|
100kg
|
|
測量精度
|
視物件大小而定（直徑100范圍內，約5μm）
|
|
控制方式
|
自動
|
|
儀器厚度測量精度
|
≤ ±0.005mm
|
|
儀器翹曲測量精度
|
≤ ±0.025mm
|
|
儀器重現精度
|
≤ ±0.005mm
|
|
儀器*效率
|
1200件/小時
|
|
檢測系統
|
激光位移感測系統
|
|
電源
|
220 V ± 10% ，50 Hz（用電設備要求接地可靠：接地電阻小于4歐姆）
|
|
工作環境
|
20℃ ± 2℃，溫度變化＜2℃/hr，濕度45% ~ 75%
|
|
振動＜0.002g，低于15Hz
|
在線留言訂購
