智能手表中帶黑色絲印手表玻璃件外形呈多段圓弧；考慮到手表玻璃件的高精度要求及客戶的其他條件，View MAX L全自動影像測量儀從精度及性價比上都能很好的滿足客戶需求。

View MAX L全自動影像測量儀是七海測量View MAX系列中的“老大”，作為“老大”，各方面的硬件設施更是突出。

高精度光源系統，確保準確性

在面對手表玻璃件這類測量物，影像以測量工程師按實際經驗，選定點位及數量，檢測線輪廓度值。每次檢測以10片排列平臺上。利用輪廓光以凸顯被測物的特性，以產品為中心建立坐標系及基準，選定63個點，4個R部位分布相對較密，評價手表玻璃件形狀的線輪廓度及以產品為中心定義基準的線輪廓度值。注意：測量時，產品清潔度要求較高，建議客戶能有專門的測量室或無塵車間。

在CAD圖形視窗中，顯示各點的偏差方向與情況（可適量縮放箭頭顯示比例），非常直觀的看出具體的偏差位置，以便及時發現形變較大的位置而進行修模。

定制化數據報告，智能直觀

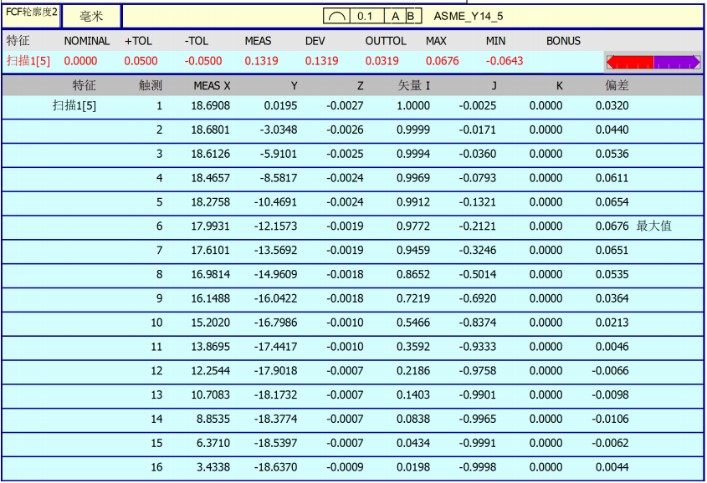

輸出的 PDF格式的數據報告效果圖。

View MAX L全自動影像測量儀，滿足客戶工件外形輪廓度尺寸檢測要求。

根據客戶需要導出DXF（或IGS）文件的要求，七海測量選用View MAX L全自動影像測量儀+PC-DMIS CAD/CAD ++ 測量軟件（注，標配Pro版，不支持導DXF），測量結果靜態重復5次數據，能有效為客戶解決測量難題。
