七海測量帶您了解二次元影像測量?jī)x的工作原理及功能

通常我們所說的“一次元 ”意思是單獨點個的世界；“二次元”意思是點和線組成的平面圖圖形，即我們電腦屏幕中看到的平面圖，“三次元”意思是XYZ三軸線組成的世界，這*是所謂的產體空間，我們生活的世界*屬于三次元世界。“二次元影像測量?jī)x”，本義是說二維空間，在工業測量領域表示精密影像式測繪儀。七海測量精密儀器*是專業的二次元影像測量?jī)x研發商，產品暢銷全球，更精、更、更穩、是所有七海測量人奮斗的目標。

二次元影像測量?jī)x功能

1、CNC電動桌面：（以軟件功能控制工作臺面，增加操作人員使用及操作上的方便性）。　　

2、CNC自動測量：可按客戶自行設定的程序自動測量出產品尺寸，測量值可自動轉到Excel生成統計報表。　　

3、在烏瞰全視圖中進行標注：可以在烏瞰的全圖中進行標注尺寸。　

4、JPEG圖片輸入：可輸入先前拍照儲存的JPEG圖片興實時影像中的實際工件進行重迭對比。　　

5、簡易測高：搭配輔助對焦功能可測量Z軸高度。　　

6、圖形輸出到AutoCAD：可將實時影像中按實際工件外形所描繪的圖形直接輸出到AutoCAD中成為工程圖。　　

7、圖形輸出到AutoCAD并自動擺正：可將按實時影像中按實際工件外形所描繪的圖形按實際需要來自行設定基準并在傳輸過程中擺正。　　

8、AutoCAD中標準工程制圖輸入：可把AutoCAD中的標準工程制圖直接輸入到測繪儀軟件的影像中，令A(yù)utoCAD工程圖興實際工件外形重迭進行對比，從而找出工件和工程制圖的區別。　　

9、輔助對焦：由計算機判定每次的對焦面，以保證變換焦距時測量的重現性及精準度。　　

10、烏瞰圖：可觀察工件的全圖形并具有類似AutoCAD的縮放功能。　　

11、SPC數據轉換（制程能力分析）：能將測量之?dāng)?shù)據輸出至Excel進行分析。

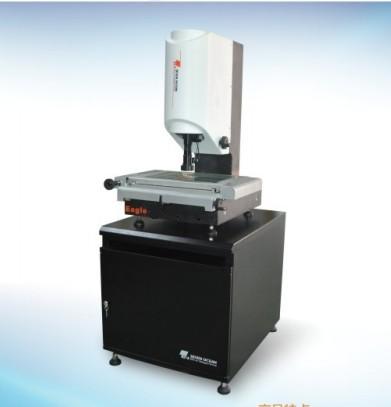

二次元影像測量?jī)x的工作原理

　　首面由高倍光學鏡頭對待測物體進行高倍率放大，經過CCD攝像系統將放大后的物體影像送入計算機后，能高效地檢測各種復雜工件的輪廓和表面形狀尺寸、角度及位置，特別是精密零部件的微觀檢測與質量控制。可將測量數據直接輸入到AUTOCAD中，成為完整的工程圖，圖形可生成DXF文檔,也可輸入到WORD、EXCEL、SP報表中，進行統計分析，可劃出簡單的Xbar-S管制圖，求出Ca,等各種參數。

惠州市七海檢測設備有限公司全球*儀器生產廠家海克思康計量集團影像測量?jī)x器的銷售公司，七海測量運用海克思康計量集團的資源和技術優勢,引進先進的機械,電子,測頭,新型控制技術,軟件,傳感器等新技術,加大研發投入,引入現代化國際化企業管理休系,為中國用戶提供*性?xún)r(jià)比,高效可靠的全新光學影像產品(二次元測量?jī)x,三次元影像儀,影像測量?jī)x),并提供*的售后服務,同時也為全球光學影像市場注放新的產品

1999年在東莞設立影像測量?jī)x研究中心，成為*家進入中國內地生產影像測量?jī)x的國際專業品牌，“七海光電”曾多次獲得政府相關部門的科技與創新獎勵，并在影像測量技術方面取得了多項專利，一直以來在技術上領跑影像測量行業。其產品廣泛應用在通信、電子、汽車、塑膠、機械加工等行業，并且能夠根據用戶的特定需求，快速提供用戶定制化的產品和解決方案，成為中國領先的影像測量機供應商之一，不斷帶領中國影像測量行業屢創新高。

1999年至今：

■ *家推出國產影像式測繪儀與進口品牌競爭；

■ *家推出電動CNC自動測量的影像式測繪儀與進口品牌競爭；

■ *家以純軟件功能實現無光柵工作平臺(世界多國專利)，領先世界"解決"了阿貝誤差及遲滯誤差……等世界其它絕大多數廠家無法解決的機械誤差；

■ *家以Z軸補償原理真正實現影像3D功能并"解決"了因內應力造成的精度誤差困擾；

■ *家以多鏡頭聯動來實現精密測高功能(專利)，此技術領先世界"解決"了一般測量?jī)x器無法快速并精準測量高度的困難；

■ *家以無死角旋轉照明(專利)來"解決"各種高難度光學測量；

■ *家推出地圖定位和導航大地圖功能(專利)，此專利領先世界"解決"了影像式測繪儀因放大無法觀測產品全貌的功能局限；
